Sewage Treatment Systems
Various methods of sewage treatment systems have been developed over the last fifty years to meet the need to protect public health and the environment. For urban centres where the population is concentrated and the receiving environment is not able to cope with the waste discharge, sophisticated treatment systems have evolved, which produces a high quality effluent. Simpler systems have been used to service small communities although ever increasing environment standards means that even these areas must eventually install better treatment systems.

There are two main types of systems in Malaysia. The most common is the connected sewerage system, while the other is Individual Septic Tanks or Communal Septic Tanks. Other than that, there are more traditional systems such as pour flush and latrines, which are mainly found in rural areas.

Sewage Treatment Objectives
As population increases by leaps and bounds, it places more pressure on the environment and impacts the sources of fresh water supplies. There was a growing recognition for proper management of human waste. From the early 1900s there has been a steady evolution of sewage treatment, leading to the modern sewage treatment plants that are capable of producing high quality effluent, which can be safely discharged to the environment or reused. More recent developments in sewage treatment have been the improvement of reliability and efficiency of treatment systems to meet the standards stipulated and reduce the land area occupied by treatment works through accelerating natural treatment rates under controlled conditions. However, despite these developments, sewage treatment systems are still mainly concerned with the removal of suspended and floatable materials, the treatment of biodegradable organic and in some cases the elimination of pathogenic organisms.

Sistem Rawatan Kumbahan
Sejak lima puluh tahun dahulu, pelbagai kaedah sistem rawatan kumbahan telah dibangunkan untuk menjaga kesihatan orang awam dan persekitaran. Bagi kawasan di bandar, populasi adalah padat dan persekitaran tidak dapat menampung bahan buangan maka sistem rawatan yang canggih telah berkembang dan ini menghasilkan efluen berkualiti tinggi. Sistem yang lebih mudah telah digunakan untuk memberikan perkhidmatan kepada komuniti-komuniti lebih kecil namun piawaian persekitaran yang meningkat menunjukkan komuniti-komuniti ini juga memerlukan sistem rawatan yang lebih baik.Terdapat dua jenis sistem utama di Malaysia. Sistem pembetungan bersambung adalah yang paling biasa, manakala yang lain adalah Tangki Septik Individu atau Tangki Septik Komunal. Selain daripada itu, terdapat sistem yang lebih tradisional seperti tandas curah dan jamban, yang kebanyakannya terdapat di kawasan luar bandar.

Objektif Rawatan Kumbahan
Dengan pertambahan bilangan penduduk, ini akan memberikan tekanan kepada alam sekitar, mengancam sumber air bersih dan ini jelas menunjukkan bahawa masalah sisa pembuangan manusia memerlukan pengurusan yang lebih teratur. Sejak awal tahun 1900-an, terdapat evolusi rawatan kumbahan yang stabil ke arah loji rawatan sistem kumbahan yang moden dan mampu menghasilkan efluen yang berkualiti tinggi serta dapat dilepaskan ke alam sekitar dengan selamat atau digunakan semula. Lebih banyak pembangunan rawatan kumbahan telah dijalankan demi meningkatkan tahap kebolehpercayaan dan kecekapan sesuatu sistem rawatan kumbahan. Ini adalah untuk memenuhi piawaian-piawaian dan mengurangkan keluasan tanah yang diperlukan untuk kerja-kerja rawatan dengan mempercepatkan kadar rawatan semulajadi di bawah syarat-syarat terkawal. Walau bagaimanapun, rawatan kumbahan masih tertumpu kepada penyingkiran bahan-bahan terapung, rawatan organik terbiodegradasi dan penyingkiran organisma patogenik.


Individual Septic Tanks (IST)

An IST comprises two chambers connected in a series. In the first chamber, solids from the incoming sewage settle forming a "sludge", while grease and oil float to the surface forming a "scum" layer. Effluent from between the scum and sludge layers then passes into the second chamber where further sedimentation occurs. Finally, the effluent leaves the second chamber and is discharged into a drain or allowed to percolate into the soil.

The sludge in the tank undergoes anaerobic digestion and is converted into more stable organic compounds and gases such as carbon dioxide (CO2), methane (CH4) and hydrogen sulfide (H2S). ISTs are usually designed for a 24-hour retention time. Enough storage capacity is provided so that scum and sludge can be deposited in the tank for up to two years after which it must be desludged to keep the tank operating satisfactorily.

ISTs are suitable for single dwellings or individual buildings with a population equivalent (PE) up to 150 and installed where there is no central sewerage systems and where effluent discharges will not adversely affect the environment. It is a cheap solution to disposing of sewage. However, ISTs only partially treat sewage and concentrated groups of tanks can overload the capacity of the receiving environment creating health and odour problems. There are currently over one million ISTs in Malaysia, making it by far the most common type of sewage treatment system.

Source : https://www.iwk.com.my/ist-and-connected


Tangki Septik Individu (IST)
Sesebuah IST itu meliputi dua ruang yang bersambung secara bersiri. Di dalam ruang yang pertama, pepejal daripada kumbahan akan mendap dan membentuk "enapcemar" manakala gris dan minyak akan terapung di permukaan dan membentuk lapisan skum. Efluen di antara lapisan skum dan enapcemar akan mengalir ke ruang kedua di mana pemendapan seterusnya akan berlaku. Akhirnya, efluen akan meninggalkan ruang yang kedua dan akan dilepaskan ke longkang atau dibenarkan untuk menyerap ke dalam tanah.

Enapcemar di dalam tangki akan melalui proses pencernaan anaerobik dan ditukarkan kepada sebatian organik yang lebih stabil dan gas-gas seperti karbon dioksida (CO2), metana (CH4) and hidrogen sulfida (H2S). Selalunya, IST direkabentuk untuk masa pengekalan 24 jam. Muatan simpanan yang mencukupi disediakan supaya skum dan enapcemar najis boleh disimpan di dalam tangki selama 2 tahun yang mana selepas itu ia perlu dikosongkan untuk tangki itu beroperasi dengan baik.

IST adalah sesuai untuk sesebuah kediaman atau bangunan individu dengan kesetaraan penduduk (PE) sehingga 150 yang tidak mempunyai sistem pembetungan terpusat dan pengaliran efluennya tidak akan memberikan kesan buruk kepada persekitaran. Ini merupakan penyelesaian termurah untuk membuang enapcemar. Walau bagaimanapun, IST hanya merawat enapcemar secara separa dan tumpuan dari kumpulan tangki-tangki ini akan membebankan kapasiti penerimaan alam sekeliling mengakibatkan masalah-masalah kesihatan dan bau. Pada masa kini, terdapat lebih daripada 1 juta IST di Malaysia, membuatkannya jenis sistem pembetungan yang paling biasa digunakan.


Frequently Ask Question (FAQ) Soal selidik 1:
1. Apakah maksud istilah “PE” yang digunakan bagi tangki septik.

Purata Kesetaraan penduduk (PE) atau unit pemuatan per kapita, atau orang yang setara (EP), adalah parameter untuk mencirikan air sisa industri. Ia pada dasarnya membandingkan potensi pencemaran industri (dari segi bahan organik terbiodegradasi) dengan populasi (atau bilangan orang tertentu), yang akan menghasilkan beban pencemar yang sama.  Dalam erti kata lain, ia adalah nombor yang menyatakan nisbah jumlah beban pencemaran yang dihasilkan dalam tempoh 24 jam oleh kemudahan dan perkhidmatan industri kepada beban pencemaran individu dalam kumbahan isi rumah yang dihasilkan oleh satu orang dalam masa yang sama. Ini merujuk kepada jumlah bahan yang menuntut oksigen dalam air sisa yang akan menggunakan oksigen kerana ia merosot bio, biasanya akibat aktiviti bakteria.

Untuk merancang rangkaian paip, stesen pam dan loji pemprosesan kumbahan, anggaran harus dibuat pada kadar aliran isipadu yang diharapkan untuk dibawa, dipam dan dirawat.
Kadar aliran ini diukur dalam meter padu sesaat dan harus dikira untuk kegunaan sedia ada dan juga untuk pembangunan masa depan.Terdapat pelbagai kaedah untuk mengira kadar aliran yang dijangkakan. Salah satu kaedah adalah untuk mengira parameter yang dipanggil "Population Equivalent (PE)" untuk kawasan dan menukarnya kepada kadar aliran. PE adalah anggaran penggunaan kemudahan pembetungan. Ini bukan ukuran populasi.

Bagi kawasan kediaman, padanan penduduk dikira sebagai lima (5) untuk setiap rumah dan merupakan ukuran langsung bagi penduduk di satu kawasan. Walau bagaimanapun, untuk kawasan komersial, PE dikira berdasarkan kawasan lantai, yang sepadan dengan bilangan penduduk yang menggunakan premis tersebut. Ini tidak menunjukkan bilangan penduduk yang tinggal di kawasan itu.


2. Bagaimanakah saya menentukan model tangki septik yang sesuai dengan cadangan saya?

Kaedah memilih tangki septik yang sesuai atau setara mengikut cadangan pembangunan adalah berdasarkan kriteria tertentu. Ini adalah untuk memudahkan pihak berkepentingan menentukan spesifikasi tangki septik yang sesuai semasa merangka penyediaan prosedur penyerahan ESWAP melalui Agensi Perakuan Pembetungan (IWK).

Khidmat konsultansi berhubung produk, jenis, model dan jenama sesuatu tangki septik boleh dirujuk melalui pihak pembekal bagi mendapatkan informasi terkini bagi tujuan tersebut.

Pemilihan bagi menentukan model tangki septik bagi sesuatu cadangan merangkumi kriteria-kriteria yang berikut :
1)    Jenis cadangan pembangunan (cth : Perumahan, Komersil, Kilang  dan lain-lain)
2)    Pecahan pengiraan purata keserataan penduduk (PE) (cth 1 x 5PE/House = 5PE)
3)    Limitasi ruang dan kawasan pemasangan


3. Apakah kapasiti isipadu efektif minimum dan maksimum bagi tangki septik?

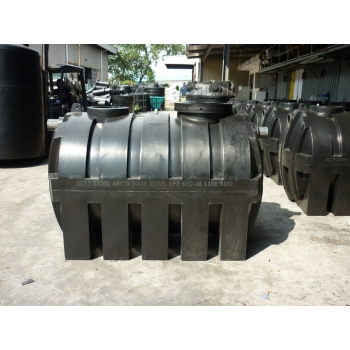

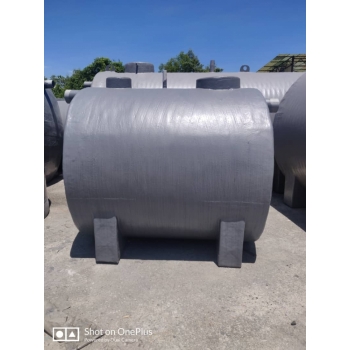

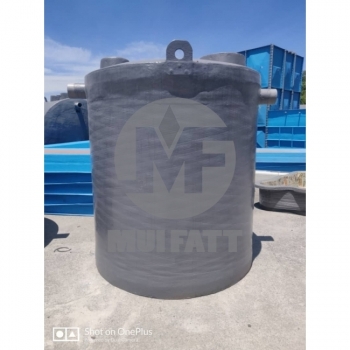

Tangki septik terdiri daripada satu unit tangki silinder menegak / mendatar yang dihasilkan dalam pelbagai panjang konfigurasi untuk memenuhi kadar aliran kumbahan reka bentuk yang berlaku untuk pelbagai populasi yang setara dari minimum 5 PE sehingga maksimum 30 PE.

Di Malaysia, tangki septik ini biasanya dihasilkan secara tempatan pra-fabrikasi menggunakan Polietilena (P.E), Bahan Plastik Bertetulang Gentian (FRP) atau bahan konkrit pra-tuang bertetulang. Tangki septik ini secara amnya dalam bentuk silinder yang dipasang secara menegak / mendatar dengan jumlah kerja efektif minimum akan dikira tidak termasuk jumlah media penapis dan jumlah enapcemar terkumpul selama 2 tahun (Tujuan nyah enapcemar dan penyelenggaraan).

Ini adalah untuk memastikan tangki septik individu dapat memenuhi masa pengekalan hidraulik 24 jam selepas 2 tahun pemasangan.

Population

equivalent

Effective working

volume

Population

Equivalent

Effective working

volume

5

1525

18

5490

6

1830

19

5795

7

2135

20

6100

8

2440

21

6405

9

2745

22

6710

10

3050

23

7015

11

3355

24

7320

12

3660

25

7625

13

3965

26

7930

14

4270

27

8235

15

4575

28

8540

16

4880

29

8845

17

5185

30

9150


4. Bagaimana anda mendapatkan saiz dan impak  loji rawatan kumbahan?

Saiz loji rawatan kumbahan mempunyai variasi dan impak persekitaran berlainan jika dibandingkan sistem komersil kecil yang mempunyai risiko matriks yang rendah seperti tangki septik dan loji rawatan kumbahan kecil (SSTS) mengikut pemarkahan skala di bawah :

List of Works

Connection

Pumping Station

Sewage Treatment Plant

Small Sewage Treatment System

Septic Tanks

Construction

2

3

3

1

1

Alteration

2

3

3

1

1

Disconnection

2

3

3

1

1

Close up

2

3

3

1

1

Note : Risk Scoring ( at scale 1 )
(1) – Least Risk : Very low impact, confined and localized harm / threat
(2) – Slight Risk : Low impact, limited spread of harm/threat
(3) – Moderate Risk : Reasonably impactful, harm/threat extended beyond localize limit.


Commonly tender specification or equivalent specs
Quote:
i)Supply and install 149PE (from 41 up to 149) Small Sewerage Treatment System (SSTS) in position to specialist's details comprises of FRP primary settling tanks, FRP aeration/clarification tanks and all accessories, all necessary equipment including control panel, air blowers, VCP pipes, inspection chamber, transfer pipe, air diffuser and the like fittings for the jointing inter-tank equipment, all builder's work including construction of reinforced concrete base grade 30, reinforced concrete screen chamber and distribution chamber grade 30, all in accordance to IWK's guidlines and approval including all necessary excavation and temporary shoring reinforcement, concrete, pipings and fittings, electrical and sanitary fittings, all including testing and commissioning.
ii)Allow for CCTV inspection but not more than 15% of the whole sewerage system in the presence of IWK Officer including all necessary equipment, making good defect, re-test on completion and produce CCTV report / rectification report.
iii)Inspection of sewerage system by IWK inclusive of submission form PDC6, PDC7 and PDC 8 until obtain "Surat Sokongan Kelayakan Menduduki" from IWK.
iv)Supply and install 1.5m height security fencing consist of 150mm x 50mm hot dip galvanised wire mesh and fixed to 100mm diameter galvanised MS post at 2.4m spacing inclusive all bolt, nuts, u-clips, etc with 200mm x 200mm x 400mm concrete footing Grade 20 including double swing gate overall size of 4m x 1.5m high comprises of 100mm x 100mm x 10mm thk MS angle frame and diagonal bracing with 3 nos 300mm x 300mm x 6mm thk MS plates at centre all welded together and supported on 2 Nos 150mm diameter MS gate posts with 300mm x 300mm x 400mm concrete footing Grade 20 complete with hinges, barrel bolts, latch and pad lock with keys.
end of quotes

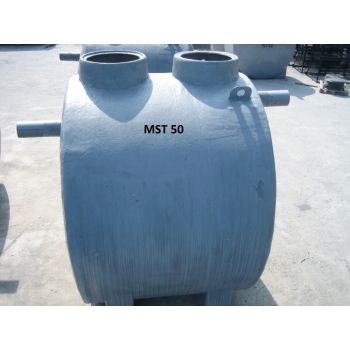

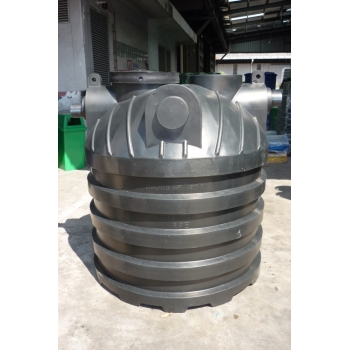

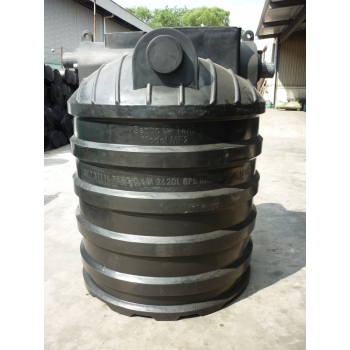

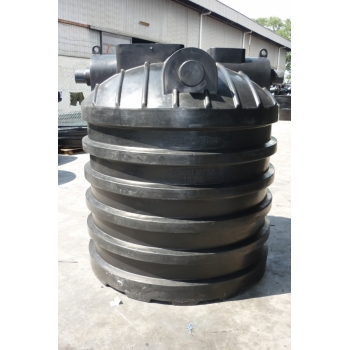

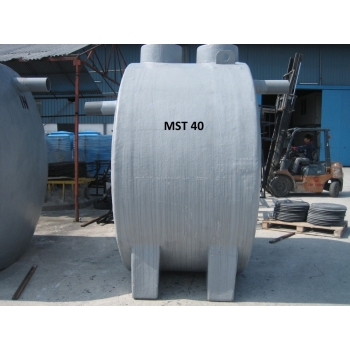

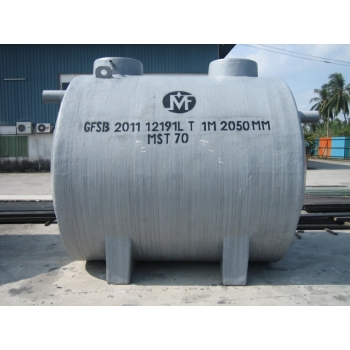

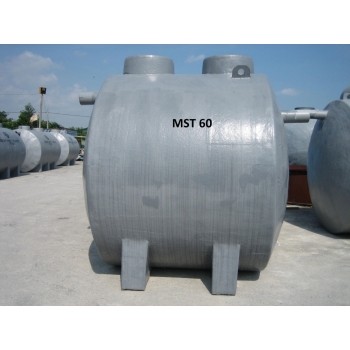

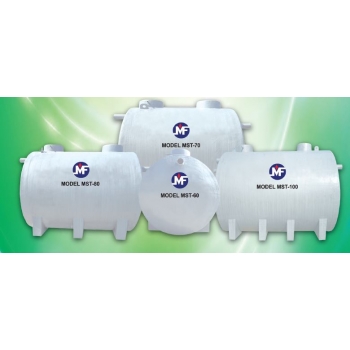

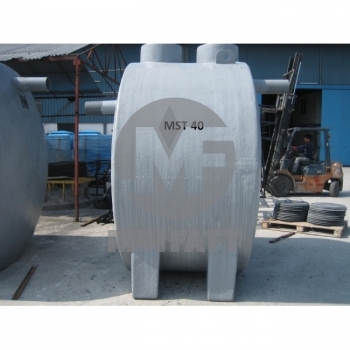

  • Mui Fatt's IST or SSTS Invidual Septic Tank or Sewage Treatment System are equivalent to above specifcation. Kindly contact our sales person or whatsapp for design/Catalog/or IWK submmision documents
  • Air Blowers are include in our supply scope, but the C&S work are fall into contractor work M&E work.
  • For Transfer Pipe, VCP pipes, inspection chamber, air diffuser and like the fittings for the jointning inter-tank equipments, for Mui Fatt Fiberglass SSTS, it is all in one ( combine ) thus , there are no additional piping work. Additional to it, it save space ( 20-30% of space ) equivalent to other brand in the market.
  • for more details on IWK's Guidlnes, kindly contact our technical person or made appointment with our specialist to further assist you.
  • For more IWK Indah Water Konsortium approval, kindly contact our technical person or drop us an email.
  • other question in regards to installation of SSTS or IST, kindly contact us.
